Проектирование систем гарантированного электроснабжения на базе ДГУ/ГПУ и ИБП под ключ

Рабочая документация, выполненная АО «Торговый дом Электроагрегат», соответствует требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования:

1. ГОСТ 33105-2014-Установки электрогенераторные с двигателями внутреннего сгорания. Общие технические требования;
2. ПУЭ Правила устройства электроустановок. Издание 7;
3. СП 256.1325800.2016 - Электроустановки жилых и общественных зданий. правила проектирования и монтажа;
4. СП 155.13130.2014 Свод правил склады нефти и нефтепродуктов требования пожарной безопасности;
5. СП 12.13130.2009 Свод правил определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности;
6. СП 4.13130.2013. Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям.

Проектирование системы гарантированного электроснабжения на базе дизельных генераторов или газопоршневых установок (электростанций)

В соответствии с правилами устройства электроустановок (ПУЭ) в отношении надежности электроснабжения объекты разделяются на три категории:

Категория объекта	Необходимое количество источников питания	Допустимый перерыв электроснабжения
I категория: объекты, перерыв в электроснабжении которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.	Два независимых взаимно резервирующих источника питания.	Время, необходимое для автоматического восстановления питания от резервирующих источников.
Объекты и потребители Промышленность, социальная сфера: насосы пожаротушения, аварийная вентиляция, системы противопожарной автоматики (АПС, СОУЭ), элеваторные узлы в котельных  Горнодобывающая промышленность: подъемные машины стволов шахт, водоотливные установки, вентиляторы главного проветривания Нефтегазовая отрасль: системы управления и защиты технологических процессов на непрерывных циклах (НПЗ, установки подготовки газа/нефти) Сельское хозяйство: системы вентиляции и навозоудаления на птицефабриках и животноводческих комплексах
Особая группа: объекты, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.	Дополнительное питание от третьего независимого взаимно резервирующего источника питания.	Перерыв недопустим.
Объекты и потребители Атомная энергетика: системы управления и защиты ядерного реактора (СУЗ), системы охлаждения активной зоны  Нефтехимия и ВПК: системы автоматического противоаварийного управления, системы подавления взрыва, аварийная вентиляция во взрывоопасных зонах  Крупные больницы и центры медицины катастроф, ЦОДы: серверное оборудование, обеспечивающее функционирование систем управления критической инфраструктурой ( авиадиспетчерские, банковские процессинги, системы госуправления)
II категория: объекты, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.	Два независимых взаимно резервирующих источника питания.	Время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.
Объекты и потребители Жилой фонд: дома высотой 5 этажей и выше (лифты, хозяйственные насосы, системы дымоудаления)  Промышленность: большинство серийных производств (механосборочные цеха, текстильные фабрики, пищевая промышленность без непрерывного цикла), компрессорные станции некатегорийных производств Коммунальное хозяйство: котельные (если они не являются единственным источником тепла для объектов 1-й категории), центральные тепловые пункты, насосные станции водопровода и канализации в городах
III категория: все остальные объекты, не подпадающие под определения I и II категорий.	Один источник питания.	Не более 1 суток.
Объекты и потребители Индивидуальные жилые дома (до 5 этажей, не имеющие встроенных насосных или лифтов, требующих иной категории) Вспомогательные цеха заводов (административно-бытовые корпуса, склады готовой продукции невзрывоопасные, столовые) Мелкие торговые точки, гаражи, сараи, временные сооружения Поливные насосные станции (сельское хозяйство при отсутствии требований к падежу скота) Наружное освещение улиц и территорий (кроме аэродромов и объектов спецназначения)

В соответствии с категорией объекта подготавливается рабочий проект по установке дизельной электростанции или многоагрегатного энергокомплекса.

Дорожная карта создания проекта электростанции (энергокомплекса) на базе дизельных/газовых генерирующих установок и ИБП

Началом работы с заказчиком является его запрос, направленный нам любым удобным для него способом: по электронной почте, заполнение формы на сайте, по телефону или заполнение опросного листа.

Сбор исходных данных и анализ потребностей

Этот этап является фундаментальным. Неверные исходные данные могут повлечь за собой проблемы в дальнейшем. Заказчику необходимо подготовить и передать следующую информацию:

• Список всех нагрузок по 1 категории надежности (электроприемников): полный список всего, что будет являться потребителем электроэнергии с паспортными данными: мощность, ток, пусковые токи. Важно разделить оборудование на работающее в штатном режиме и в аварийном.
• Требуемый режим работы дизель-генераторной (газопоршневой) установки: основной (постоянный) или резервный (только при пропадании сети). От этого зависит ресурс и тип исполнения генерирующей установки.
• Планы помещений или топооснова участка, где планируется установка электростанции: генплан с нанесенными инженерными сетями, архитектурно-строительные чертежи или поэтажный план здания с экспликацией помещений (план БТИ).
• Климатические условия: расчетная зимняя/летняя температура, снеговая и ветровая нагрузки, ветровой район, сейсмичность. Эти данные гарантируют безопасность объекта.
• Данные по топливу: в случае, если требуется большое время автономной работы электростанции, дополнительно разрабатывается раздел рабочей документации на топливохранилище наземного или подземного размещения, резервуарные (вертикальные, горизонтальные РГС) или контейнерного типа (КХТ).
• Отдельно стоящая или встроенная насосная станция с необходимой автоматикой и устройствами защиты, с мониторингом всех инженерных систем на базе аппаратно-программного комплекса ЭТРО «Молния» и интеграцией со сторонними системами заказчика..

С примерами технических заданий на проектирование ДЭС можно ознакомиться в разделе "Техническое задание на выполнение проектных, монтажных и пуско-наладочных работ систем гарантированного электроснабжения на базе дизельных генераторов (ДГУ, ДЭС)"

На основании данных, которые получены от заказчика, наши специалисты выполнят необходимые расчеты и примут решения:

• Расчет суммарной установленной и рабочей мощности.
• Предварительный расчет необходимой мощности ДГУ/ГПУ (с учетом одновременного запуска нагрузки и пусковых токов). Определение категории объекта по надежности.
• Принятие принципиального решения по комплектации электростанции: одна крупная ДГУ/ГПУ или несколько дизельных/газовых электростанций в составе энергоцентра, в котором электроустановки будут работать параллельно, а также необходимость использования ИБП или СНЭ.

Расчет стоимости проектирования на основании согласованного с заказчиком технического задания

От того, к какой категории относится ваш объект, зависит:

1. Сколько источников питания нужно предусмотреть
2. Как долго допустим перерыв в электроснабжении
3. Какой сложности должна быть система автоматики
4. Нужно ли использовать ИБП (источники бесперебойного питания)
5. И, как следствие - насколько сложным и дорогим будет проект ДЭС, ГПУ и сколько времени потребуется на его подготовку.

Какие факторы определяют стоимость проекта

Фактор	Условие	Коэффициент к базе (по трудозатратам)
Базовый (типовой) вариант	Контейнерная ДГУ (ГПУ), АВР размещен у стены здания, базовый пуск	1.0
Условия размещения	Установка оборудования в подвал/здание с возможным демонтажем перегородок/перекрытий здания	+1.5 – 2.0
Условия размещения	Установка электростанции на крышу здания. Монтаж производится вертолетом	+1.8 – 2.5
Надежность	2 ДГУ/ГПУ с необходимостью синхронизации	+0.5 – 1.0
Сети	Кабельная трасса длиной более 100 м	+0.2 – 0.4
Автоматизация	Система мониторинга/SCADA	+0.3 – 0.6

Примеры расчета коэффициента к базовой стоимости проектирования

Пример1. ДГУ устанавливается в подвал существующего здания + необходима синхронизация 2 ДГУ + удаленная трасса 200 м. = 1.0 +1.5 +0.7 +0.3 = 3.5 - усредненный итоговый коэффициент сложности
Т.е, подготовка проекта будет стоить в среднем в 3.5 раза дороже базового (типового), а сроки разработки будут увеличены в 3 - 4 раза.
Пример2. Генерирующая установка размещается на крыше дома + сложная фасадная трасса + автоматизация = 1.0 +2.2 + 0.3 + 0.5 = 4,0
Т.е, подготовка проекта будет стоить в среднем в 4 раза дороже базового (типового), а сроки разработки будут увеличены в  4-5  раз.

Разработка принципиальной схемы и выбор основного оборудования

На этом этапе специалисты ТД "Электроагрегат" начинают превращать "хотелки" заказчика в технические решения.

• Согласовываем с заказчиком расчетную мощность генерирующей установки (дизельной/газовой).
• Учитываем пожелания заказчика по выбору производителя двигателя.
• Рассчитываем токи короткого замыкания.Этот расчет обязателен для выбора коммутационных аппаратов (автоматов, рубильников).
• Выбираем тип или группы генерирующих установок в составе энергоцентра: открытое исполнение для установки в помещении, исполнение в кожухе для размещения на открытом воздухе или в утепленном контейнере "Север" при размещении  на улице для регионов  с низкой температурой. Необходимость использования источников бесперебойного питания.

• Выбираем систему автоматического ввода резерва (АВР): АВР встроен в ДГУ, выносной щит АВР, выбор приоритета сети или ДГУ.
• Готовим однолинейную схему, выбираем типы кабелей.
• Принимаем решения по системе охлаждения: использование встроенного или выносного радиатора, или системы жидкостного охлаждения с "чиллерами" (актуально для больших мощностей или ЦОДов).
• Проектируем топливную систему на основании выбора по использованию топливной емкости в раме, отдельно стоящего топливохранилища или подземного резервуара.

Разработка рабочей документации

Проект системы гарантированного питания (ДГУ, энергокомплексы) включает в себя:

• Раздел 1 «Пояснительная записка»;

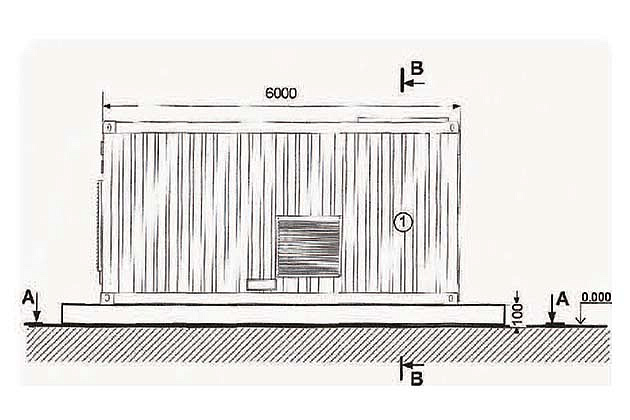

• Раздел 2 «Архитектурно-строительная часть»;
• Раздел 3 «Электроснабжение»;

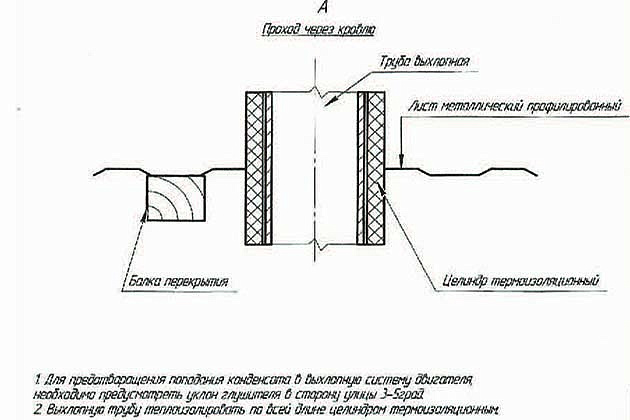

• Раздел 4 «Отопление и вентиляция ДГУ»;
• Раздел 5 «Заземление»;
• Раздел 6 «Дизель-генераторная установка»:<
  1. подраздел «Обоснование выбора дизельного генератора»,
  2. подраздел «Технические данные электроагрегата»;
• Раздел 7 «Мероприятия по охране труда, технике безопасности и производственной санитарии»;
• Раздел 8 «Перечень мероприятий по охране окружающей среды»;
• Раздел 9 «Мероприятия по обеспечению пожарной безопасности»;
• Раздел 10 «Смета на строительство объектов капитального строительства»;
• Раздел 12 «Иная документация»:
  1. чертеж с привязкой дизельной электростанции к местности,
  2. чертеж установки ДЭС на основании в 3 проекциях,

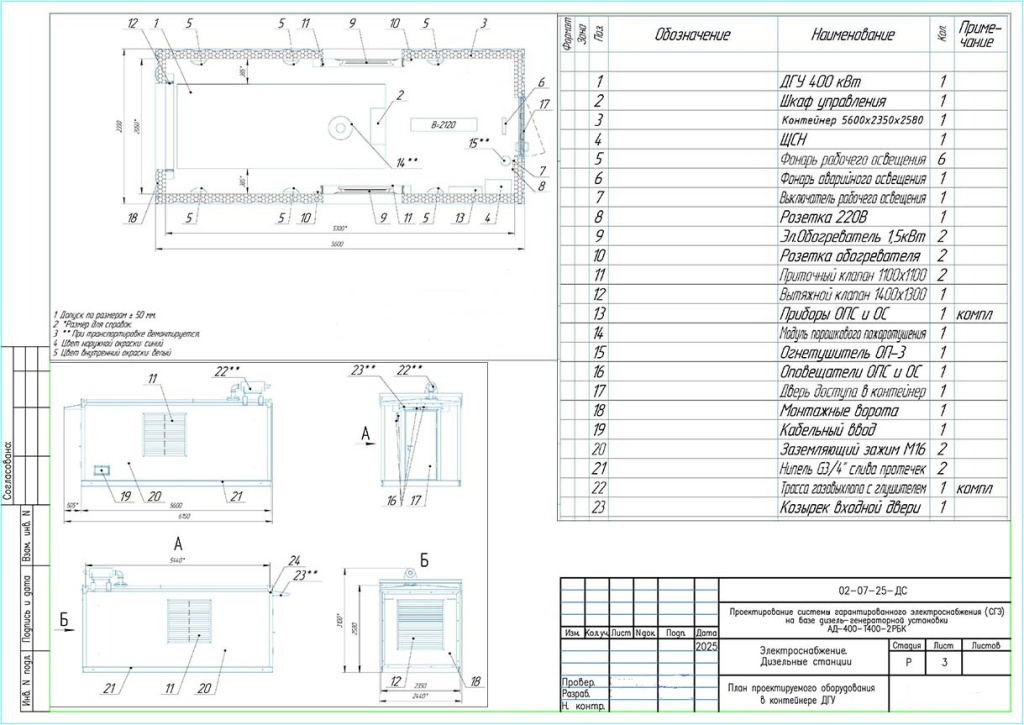

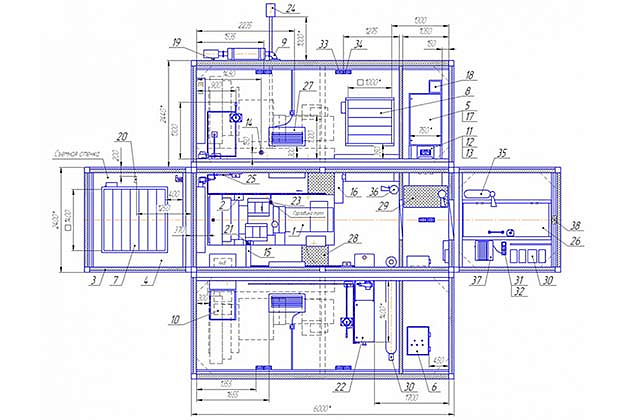

  3. чертеж расположения оборудования в контейнере (помещении),
  4. размещение контура заземления с описанием применяемых материалов,
  5. однолинейная схема электроснабжения,
  6. схема щита собственных нужд,
  7. кабельный журнал,
  8. спецификация оборудования и материалов,
  9. сводный сметный расчет стоимости строительства.

Согласование проекта и передача в экспертизу

На этом этапе мы выполняем:

• Внутренний технадзор (проверка проекта)
• Сопровождение проекта при прохождении государственной или негосударственной экспертизы с устранением возникших замечаний
• Передачу заказчику готового пакета документации в бумажном и в электронном виде (формат *.dwg, *.pdf).

Оплата для юридических лиц и ИП осуществляется по безналичному расчету на основании выставленного счета.
После окончательного согласования с сотрудниками отдела продаж мы вышлем договор со всеми условиями и сроком передачи проекта дизельной/газовой генерирующей установки.

Если этой информации окажется недостаточно - закажите обратный звонок, напишите нам на электронную почту или получите бесплатную консультацию по тел. 8-800-250-75-89.
